JISKROVÝ SPEKTROMETR Q4 TASMAN - OES - OPTICKÝ EMISNÍ SPEKTROMETR

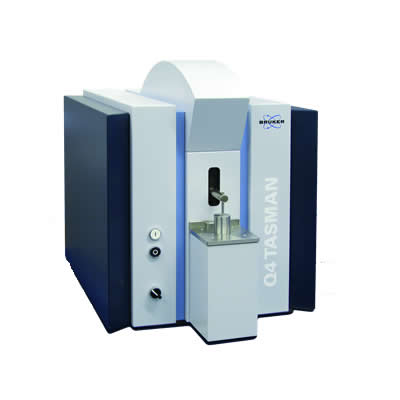

Jiskrový spektrometr Q4 TASMAN

High-End CCD optický emisní (OES) spektrometr

Stolní jiskrový optický emisní spektrometr Q4 Tasman přináší nové revoluční technologie, které dosud nebyly ve třídě CCD k dispozici: ClearSpectrumTM, BitStream Plasma, ORG (Optimized Rowland Grating), CCD nové generace speciálně vyvinuté pro Q4 TASMAN, PWM (Pulse Width Modulation), pneumatické upínání vzorků a řada dalších High-End technologií. Q4 Tasman je navržen pro měření velkého množství vzorků a lze jej využít pro analýzu prakticky všech kovových materiálů. Vyniká svou analytickou výkonností, nejnižšími provozními náklady, spolehlivostí, stabilitou a správností měření.

Základní charakteristika

  • Vynikající stabilita a přesnost měření pro všechny prvky.
  • Stolní provedení - jiskrový optický emisní spektrometr.
  • Výborná trvalá správnost měřených výsledků.
  • Navržen pro měření značného množství vzorků a snadnou obsluhu.
  • Bezúdržbové provedení.
  • Nejvyšší rychlost ve třídě CCD.
  • Imunita na změny okolní teploty, tlaku, na prašnost a na další vlivy.
  • Ergonomicky navržený analytický stativ s pneumatickým držákem vzorků.
  • Prakticky nulové servisní náklady.
  • Rychlé analýzy vzorků o různých rozměrech.
  • Dvojitý simultánní pohled do jiskrového výboje, kdy uhlík je snímán jak z maskovaného, tak nemaskovaného pohledu současně, což umožňuje provádění řady aditivních korekcí a zajištění lepší správnosti analýzy
  • Technologie X-Shift zajišťující nastavení spektrometru jedním vzorkem.
  • Extrémně nízká spotřeba argonu při zachování analytické výkonnosti.
  • Dostupné jsou kompletní kalibrační moduly pro odpovídající báze, jako Fe, Al, Cu, Ni, Co, Ti, Mg, Zn, Sn a Pb.
  • Je vždy optimálně konfigurován podle specifických požadavků zákazníka.
  • K dispozici je ucelená škála adapterů pro analýzy drátů, tenkých fólií.
  • Automatická profilace.
  • A řada dalších uživatelských a technických funkcí a výhod vyplývajících z nejnovějšího konceptu optického emisního spektrometru ...

Ovládací software pro jiskrový spektrometr Q4 TASMAN

Snadno pochopitelný a lehce ovladatelný software využívá všech výhod operačního systému Microsoft Windows 10 (na přání lze jiná verze). Obsluha je uživatelsky příjemná a velmi jednoduchá. V software však nechybí žádné funkce, které uživatel může potřebovat. Za zmínku stojí například i volitelně zabudovaný "charge correction software" pro výpočet korekce vsázky.

Všechny dílčí funkce software jsou specielně navrženy pro garanci rychlé a spolehlivé obsluhy přístroje za všech okolností. Software kompletně splňuje všechny soudobé požadavky, které jsou kladeny na dnešní moderní systém řízení a kontroly kvality. Mimo jiné tedy například SPC a komplexní statistické zpracování dat, exporty atestů do MS Word, MS Excel, automatizované přenosy výsledků po síti, zápisy do externích databází atp.

Software zahrnuje integrovaný systém managementu analýz pracujícího s Microsoft SQL databází. Komunikace s ostatními počítači je zajišťována pomocí TCP/IP protokolu.

Spektrometr Q4 TASMAN je nejprodávanější spektrometr v ČR a SR!

Další fotografie

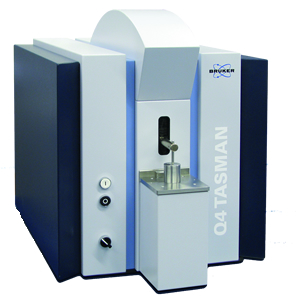

Jiskrový spektrometr Q4 TASMAN

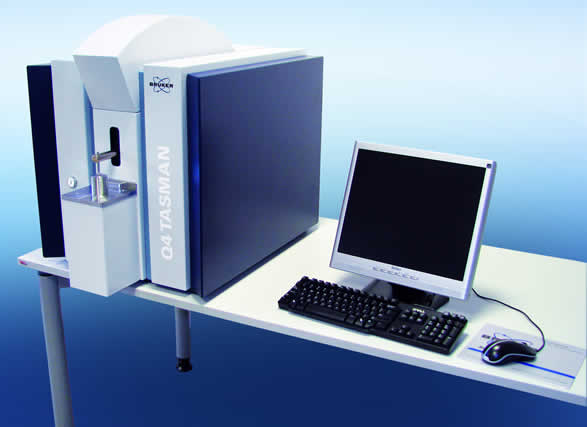

Jiskrový spektrometr Q4 TASMAN

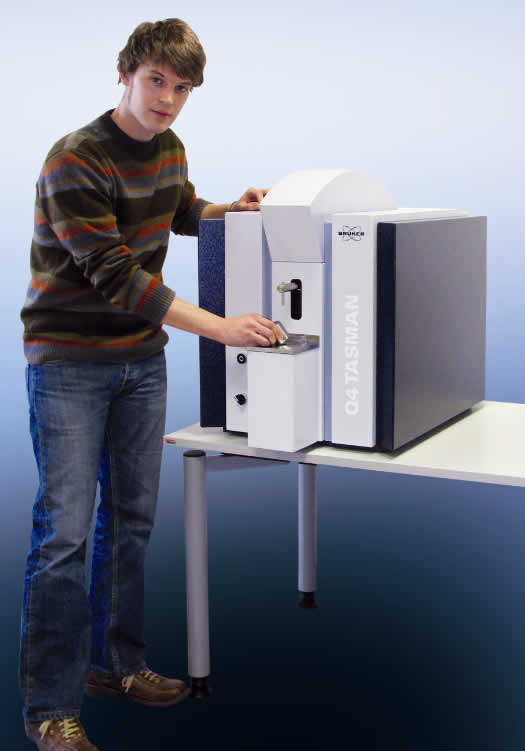

Jiskrový spektrometr Q4 TASMAN

Technická specifikace jiskrového optického emisního spektrometru Q4 TASMAN

Optický systém spektrometru Q4 TASMAN

Princip:

Paschen Runge s vysokým rozlišením

Rozsah vlnových délek:

130 nm - 670 nm. Tento rozsah měřených vlnových délek je dostatečný pro všechny běžné aplikace.

Detektory:

Vícenásobné CCD detektory nové generace.

Optický systém:

Proplachovaný, UUC (Ultra UV Capable) = včetně analýzy N2.

Teplotní stabilizace:

Moderní a spolehlivé adaptivní Peltier stabilizování vnitřní teploty spektrometru zajišťuje 100% nezávislost na změnách okolní teploty.

Jiskřiště

Analytický stativ:

Snadno odnímatelný stativ s automatickým centrováním. Stativ byl navržen metodou konečných prvků (FEM) pro optimalizaci průtoku argonu a minimalizaci zanášení stativu.

Světelná cesta:

Přímá světelná cesta s pouze jedním vstupním sklíčkem oddělujícím oblast stativu od optického systému. Sklíčko je uživatelsky velmi snadno a rychle čistitelné.

Stativ a držák na vzorky:

Pneumatický, optimalizovaný pro analýzu různých typů vzorků. Na spektrometrech Bruker-Quantron je zcela běžně prováděno měření více než 180 vzorků / den. Tento nový typ stativu, který byl převzat z úspěšné autmatizované laboratoře Q8 Coronado, umožňuje provedení přes 3 000 jiskření bez nutnosti čištění stativu. Volitelně lze použít otočné rameno, které umožňuje analýzy i velmi vysokých vzorků.

Elektronika a vyhodnocovací systém

Hardware:

Plně digitální provedení veškeré elektroniky. Veškeré komponenty jako vyhodnocovací elektronika, digitální sběrnice a plazmový generátor jsou 100% digitální. Velice rychlá čtecí elektronika. Tato skutečnost vede k enormní spolehlivosti spektrometru jako celku a výjimečným analytickým parametrům bez jakýchkoliv kompromisů.

Plazmový generátor - zdroj jiskření

Řízení:

Plně digitální zdroj s programovatelnými logickými moduly umožňující nastavení jakéhokoliv tvaru proudové křivky s časovým rozlišením lepším než 1µs!

Buzení:

Buzení s induktivním zážehem - bezúdržbové

Doba trvání jiskry:

10µs až 2ms

Proud jiskry:

max 200A

Frekvence jiskření:

Plně softwarově řiditelná. Maximální frekvence jiskření je 1000 Hz

Vyhodnocovací počítač - součást dodávky

Parametry:

Součástí dodávky je vždy nejmodernější značkový počítač dle aktuální nabídky. Hardwarovou konfiguraci lze přizpůsobit potřebám uživatele.

Rozměry a hmotnost přístroje (stolní )

Rozměry:

Hloubka : 800 mm
Výška : 650 mm
Šířka : 550 mm

Hmotnost:

cca 70kg (snadno umístitelný na běžný stůl)

Elektrické parametry

Napětí:

230 V -15% / +10 %, 50/60 Hz

Příkon:

600 W v průběhu měření
50 W v pohotovostním režimu

Jištění:

16A
